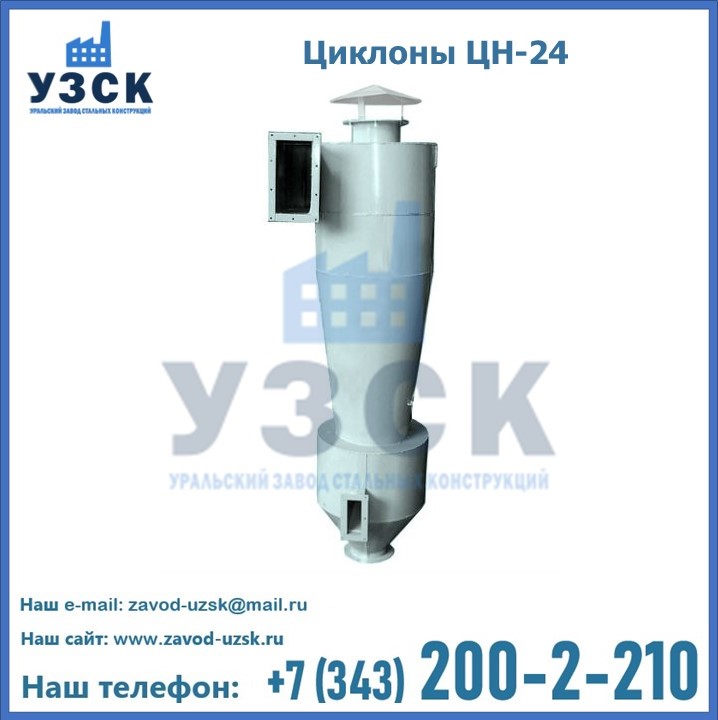

Циклон ЦН-24 используется в производственной сфере в Жанаозене как устройство, позволяющее отделить от газообразной среды взвешенные частицы сухой пыли, которые образуются в процессе работы различных помольных и дробильных установок, при транспортировке сыпучих материалов, или летучей золы. Не рекомендуется применять данные изделия для очистки газообразных сред, в которых имеются волокнистая или слипающаяся пыль, капельножидкая фаза, или вероятна конденсация паров.
Условия эксплуатации и основные характеристики ЦН-24
Для эффективного применения циклонов типа ЦН-24 определены следующие допустимые условия эксплуатации:
- оптимальная скорость входящего газа Vц (Vвх) — 4,5(12,2) м/с;
- t очищаемого газа не более 400 C0;
- max допустимое давление 700 Па.
Наклон входящего патрубка циклонов ЦН-24 составляет 24о. Циклоны ЦН-24 устанавливаются в тех случаях, когда к очистке применяются пониженные требования. Для примера можно привести использование этого типа циклонов, как вспомогательного элемента на этапе предварительной очистки газообразной среды.
Сфера применения циклонов ЦН-24 в Жанаозене
Как говорилось выше, применение циклонов ЦН-24 актуально в том случае, когда требования к очистке воздуха на производстве понижены, либо предполагается использование данного изделия на начальном этапе очистки (предварительном). Отходы, которые способна улавливать данная модель:
- сухая пыль, образующаяся в результате дробления и помола;
- летучая зола;
- пыль, появляющаяся в результате транспортировки сыпучих материалов.
Имеется определенная специфика применения данных устройств — циклоны ЦН-24 не рекомендуется устанавливать на объектах, газообразная среда которых способна образовывать конденсат или капельножидкую фазу. Кроме того, такая модель не рассчитана на обработку сильно слипающейся пыли, или имеющей волокнистую структуру.
Принцип работы и комплектация устройства
Циклон ЦН-24 комплектуется следующими элементами:
- выходным отверстием
- входным патрубком
- улиткой (если предусмотрено моделью)
- винтовой крышкой
- цилиндром
- конусом
- опорным фланцем
Работа циклона осуществляется посредством поступления загрязненного воздуха во входной патрубок, расположенного по касательной (угол наклона патрубка этой модели циклонов равен 24о, отсюда и название ЦН-24). Захваченный циклоном воздух закручивается с большой центробежной силой. В процессе закручивания, все инородные частицы прижимает к внутренним стенкам устройства, после чего они перемещаются в конус под воздействием силы тяжести. В конусе скорость вращения уменьшается, отходы и пыль оседают в специальную емкость (бункер), а очищенный воздух выходит через выхлопную трубу.
Таблица технических характеристик модели ЦН-24
| Тип циклона | Производительность по воздуху м3/ч |
Диаметр, мм | Высота, мм | А, мм | В, мм | Масса, кг |
|---|---|---|---|---|---|---|
| Циклон ЦН-24-400 | 2000 | 400 | 1704 | 444 | 104 | 84 |
| Циклон ЦН-24-500 | 3200 | 500 | 2130 | 556 | 130 | 131 |
| Циклон ЦН-24-600 | 4600 | 600 | 2556 | 666 | 156 | 189 |
| Циклон ЦН-24-700 | 6200 | 700 | 2982 | 777 | 182 | 257 |
| Циклон ЦН-24-800 | 8100 | 800 | 3408 | 888 | 208 | 336 |
| Циклон ЦН-24-900 | 10300 | 900 | 3834 | 999 | 234 | 425 |
| Циклон ЦН-24-1000 | 12700 | 1000 | 4260 | 1110 | 260 | 525 |
| Циклон ЦН-24-1200 | 18300 | 1200 | 5112 | 1332 | 312 | 756 |
| Циклон ЦН-24-1400 | 25000 | 1400 | 5964 | 1554 | 364 | 1029 |
| Циклон ЦН-24-1600 | 32600 | 1600 | 6816 | 1776 | 416 | 1344 |
| Циклон ЦН-24-1800 | 41200 | 1800 | 7668 | 1998 | 468 | 1701 |
| Циклон ЦН-24-2000 | 50200 | 2000 | 8620 | 2220 | 520 | 2125 |
| Циклон ЦН-24-2400 | 73200 | 2400 | 10224 | 2664 | 624 | 3024 |
| Циклон ЦН-24-3000 | 114400 | 3000 | 12780 | 3330 | 780 | 4725 |
Условные обозначения для заказа циклонов ЦН-24
— Ц — циклон;
— Н — конструкция НИИОгаза;
— 24 — угол наклона входного патрубка относительно горизонтали (град);
— цифра после тире — внутренний диаметр цилиндрической части циклона (мм);
Вы можете заказать и купить циклоны ЦН-24 на УЗСК. Оформить заявку на нашу продукцию очень просто: достаточно оставить заявку на сайте УЗСК или позвонить по указанному телефону. УЗСК в Жанаозене занимается реализацией готовых циклонов и производством оборудования под заказ, в том числе, по представленным чертежам. Мы предлагаем оптимальную стоимость продукции, все необходимые гарантии на товар, качество и безопасность, соответствующие всем установленным требованиям. Для производства
