Уральский завод стальных конструкций осуществляет изготовление дренажных фильтров СДЖ с Ду 100 мм (диаметр условного прохода) с рабочим давлением 1,6; 2,5; 4,0 и 6,3 МПа (16, 25, 40 и 63 бар). Производство фильтров СДЖ 100 возможно в любых конструктивных и материальных исполнениях:
- Фильтры СДЖ-100-ст20 фланцевые
- Фильтры СДЖ-100-ст20 под приварку
- Фильтры СДЖ-100-09Г2С фланцевые
- Фильтры СДЖ-100-09Г2С под приварку
- Фильтры СДЖ-100-12Х18Н10Т фланцевые
- Фильтры СДЖ-100-12Х18Н10Т под приварку
- Фильтры СДЖ-100 с подъемно-поворотным устройством
- Фильтры СДЖ-100 без подъемно-поворотного устройства
Фильтр дренажный СДЖ-100: основные размеры и характеристики
| маркировка | тип присоединения к трубопроводу | Ру | Ду | Дн | материал изготовления | рабочая температура |
| СДЖ 100-1,6-1-1 | фланцевый | 1,6 МПа | 108 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 100-1,6-2-1 | под приварку | 1,6 МПа | 108 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 100-1,6-1-2 | фланцевый | 1,6 МПа | 108 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 100-1,6-2-2 | под приварку | 1,6 МПа | 108 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 100-1,6-1-3 | фланцевый | 1,6 МПа | 108 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 100-1,6-2-3 | под приварку | 1,6 МПа | 108 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 100-2,5-1-1 | фланцевый | 2,5 МПа | 108 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 100-2,5-2-1 | под приварку | 2,5 МПа | 108 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 100-2,5-1-2 | фланцевый | 2,5 МПа | 108 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 100-2,5-2-2 | под приварку | 2,5 МПа | 108 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 100-2,5-1-3 | фланцевый | 2,5 МПа | 108 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 100-2,5-2-3 | под приварку | 2,5 МПа | 108 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 100-4,0-1-1 | фланцевый | 4,0 МПа | 108 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 100-4,0-2-1 | под приварку | 4,0 МПа | 108 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 100-4,0-1-2 | фланцевый | 4,0 МПа | 108 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 100-4,0-2-2 | под приварку | 4,0 МПа | 108 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 100-4,0-1-3 | фланцевый | 4,0 МПа | 108 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 100-4,0-2-3 | под приварку | 4,0 МПа | 108 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 100-6,3-1-1 | фланцевый | 6,3 МПа | 108 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 100-6,3-2-1 | под приварку | 6,3 МПа | 108 мм | 426 мм | сталь 20 | -30… +300 оС |
| СДЖ 100-6,3-1-2 | фланцевый | 6,3 МПа | 108 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 100-6,3-2-2 | под приварку | 6,3 МПа | 108 мм | 426 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 100-6,3-1-3 | фланцевый | 6,3 МПа | 108 мм | 426 мм | нерж. сталь | -40… +300 оС |
| СДЖ 100-6,3-2-3 | под приварку | 6,3 МПа | 108 мм | 426 мм | нерж. сталь | -40… +300 оС |
Назначение и принцип эксплуатации сетчатых фильтров СДЖ Ду 100
Фильтры СДЖ-100 в Жанаозене применяются в различных областях промышленности для очистки жидких сред (например, вода, сжиженный газ, нефть, бензин, керосин, дизельное топливо, другие нефтепродукты и жидкости) от примесей и посторонних частиц мелкого, среднего и крупного размера. Сферы наибольшей востребованности дренажных фильтров: химическая, газовая, нефтяная, нефтеперерабатывающая и др.
Использование фильтров дренажных позволяет защитить трубопроводы и установленное на них оборудование (резервуары, насосы, установки, агрегаты и пр.) от потенциальных повреждений и продлить их срок эксплуатации.
Принцип работы фильтра СДЖ Ду 100 мм основан на механической очистке. Внутри аппарата установлен фильтрующий сетчатый элемент их нержавеющей стали, который отсекает загрязняющие фракции от потока рабочего вещества, под действием силы тяжести они опускаются на дно фильтра и выводятся из устройства через дренажный патрубок.

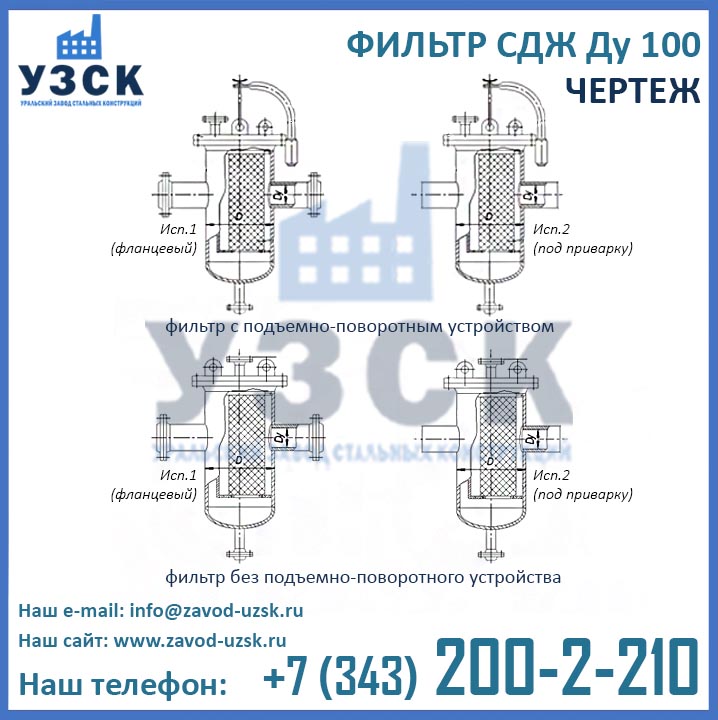

СДЖ-100, чертеж
Как купить фильтр СДЖ-100 от производителя?
Завод УЗСК – непосредственный производитель фильтров СДЖ Ду 100 Ру 16 / Ру 25 / Ру 40 / Ру 63 кгс/см2, предлагающий низкие цены, кратчайшие сроки изготовления и высокое качество продукции, подтвержденное соответствующими документами (см. раздел «Документация»).
Помимо типовой продукции мы производим нестандартные фильтры СДЖ Ду100 мм, по индивидуальным размерам и техническому заданию заказчика. Все изделия, выпускаемые нашим заводом, подвергаются испытаниям на собственном аттестованном гидростенде.
Для того чтобы купить дренажный фильтр СДЖ Ду 100 мм в Жанаозене от производителя, свяжитесь с нами любым удобным для Вас способом:
- По электронной почте, указанной в разделе «Контакты»
- С помощью формы онлайн заказа, расположенной внизу этой страницы
- По телефону отдела продаж 8 (800) 20-02-337
Заполните форму заказа
