Фильтр СДЖ 1000 предназначен для фильтрации жидких сред, например, бензина, керосина, дизельного топлива, воды, масел, нефти, нефтепродуктов, сжиженного газа и т.п. от механических частиц и посторонних предметов разного размера, глины, окалины и примесей. Дренажный фильтр Ду 1000 в Жанаозене высоко востребован в системах трубопроводов диаметром 1000 мм газовой, нефтяной, нефтеперерабатывающей, химической и других областей промышленности. В зависимости от максимального давления в системе, сетчатый фильтр может быть изготовлен в следующих вариациях: СДЖ-1000-16 (СДЖ-1000-1,6) Ру 16 бар (1,6 МПа), СДЖ-1000-25 (СДЖ-1000-2,5) Ру 25 бар (2,5 МПа).

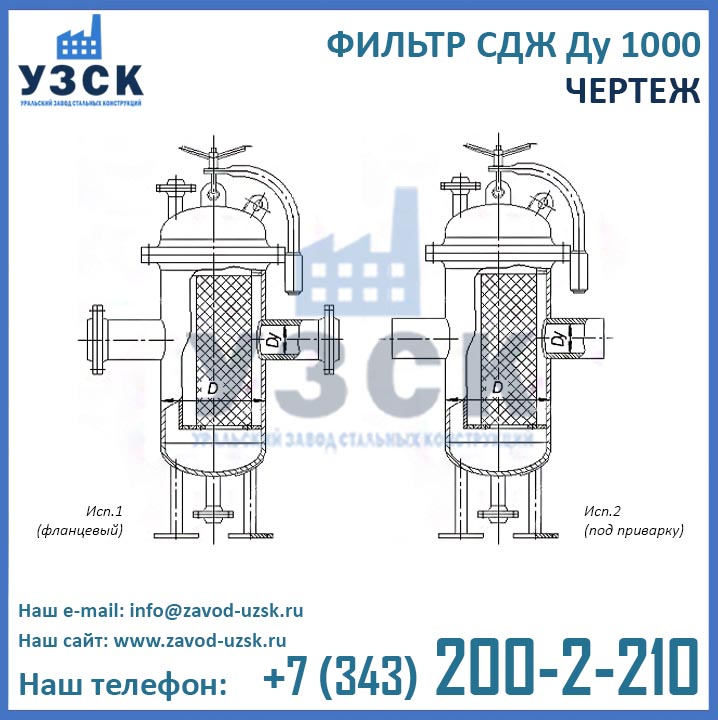

Фильтр СДЖ 1000 мм: чертеж
Основные типы и размеры фильтров дренажных Ду 1000
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 1000-1.6-1-1 | фланцевый | 1,6 МПа | 1020 мм | 1620 мм | сталь 20 | -30… +300 оС |
| СДЖ 1000-1.6-2-1 | под приварку | 1,6 МПа | 1020 мм | 1620 мм | сталь 20 | -30… +300 оС |
| СДЖ 1000-1.6-1-2 | фланцевый | 1,6 МПа | 1020 мм | 1620 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 1000-1.6-2-2 | под приварку | 1,6 МПа | 1020 мм | 1620 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 1000-1.6-1-3 | фланцевый | 1,6 МПа | 1020 мм | 1620 мм | нерж. сталь | -40… +300 оС |
| СДЖ 1000-1.6-2-3 | под приварку | 1,6 МПа | 1020 мм | 1620 мм | нерж. сталь | -40… +300 оС |
| СДЖ 1000-2.5-1-1 | фланцевый | 2,5 МПа | 1020 мм | 1620 мм | сталь 20 | -30… +300 оС |
| СДЖ 1000-2.5-2-1 | под приварку | 2,5 МПа | 1020 мм | 1620 мм | сталь 20 | -30… +300 оС |
| СДЖ 1000-2.5-1-2 | фланцевый | 2,5 МПа | 1020 мм | 1620 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 1000-2.5-2-2 | под приварку | 2,5 МПа | 1020 мм | 1620 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 1000-2.5-1-3 | фланцевый | 2,5 МПа | 1020 мм | 1620 мм | нерж. сталь | -40… +300 оС |
| СДЖ 1000-2.5-2-3 | под приварку | 2,5 МПа | 1020 мм | 1620 мм | нерж. сталь | -40… +300 оС |
Расшифровка обозначения фильтр СДЖ 1000-1.6-2-2
- Фильтр СДЖ – фильтр сетчатый дренажный жидкостный
- 1000 – Ду, мм (диаметр условного прохода присоединительных патрубков)
- 6 – Ру, МПа (рабочее давление 1.6/2.5/4.0/6.3 МПа)
- 2 – тип присоединения к трубопроводу (1 – фланцы / 2 – патрубки под приварку)
- 2 – материальное исполнение (1 – углеродистая сталь, 2 – низколегированная сталь, 3 – нержавеющая сталь)
Таким образом, Фильтр СДЖ 1000-1.6-2-2 – это фильтр сетчатый дренажный жидкостный с диаметром условного прохода 1000 мм, рабочим давлением 1.6 МПа (16 бар), со сварным присоединением к трубопроводу, изготовленный из низколегированной стали 09Г2С.
Производитель фильтров СДЖ-1000
Производство фильтров СДЖ Ду 1000 мм осуществляется в разных конструктивных исполнениях: фильтр СДЖ-1000 фланцевый, фильтр СДЖ-1000 под приварку, фильтр СДЖ-К-1000 с концевым затвором, фильтр СДЖ-1000 под изоляцию. Мы выпускаем фильтры СДЖ Ду 1000 из нержавеющей, низколегированной и углеродистой стали. В зависимости от потребностей заказчика возможно также изготовление нестандартных фильтров СДЖ Ду1000 мм из других материалов или по индивидуальным размерам и чертежам заказчика.
Уральский завод стальных конструкций является ведущим производителем дренажных фильтров в Жанаозене и по всей России. Также завод УЗСК осуществляет поставки сетчатых фильтров СДЖ в страны ЕАЭС: Казахстан, Армению, Белоруссию и Киргизию. Высокое качество продукции подтверждено соответствующими документами (сертификаты/декларации), осуществляются гидравлические испытания готовых изделий на аттестованном гидростенде завода.
Для того чтобы купить дренажный фильтр СДЖ-1000 производства завода УЗСК в Жанаозене, свяжитесь с менеджерами отдела продаж по координатам, указанным в разделе «Контакты». Так же наши специалисты с удовольствием подскажут Вам актуальные цены фильтров СДЖ Ду 1000 и ответят на все интересующие Вас вопросы.
