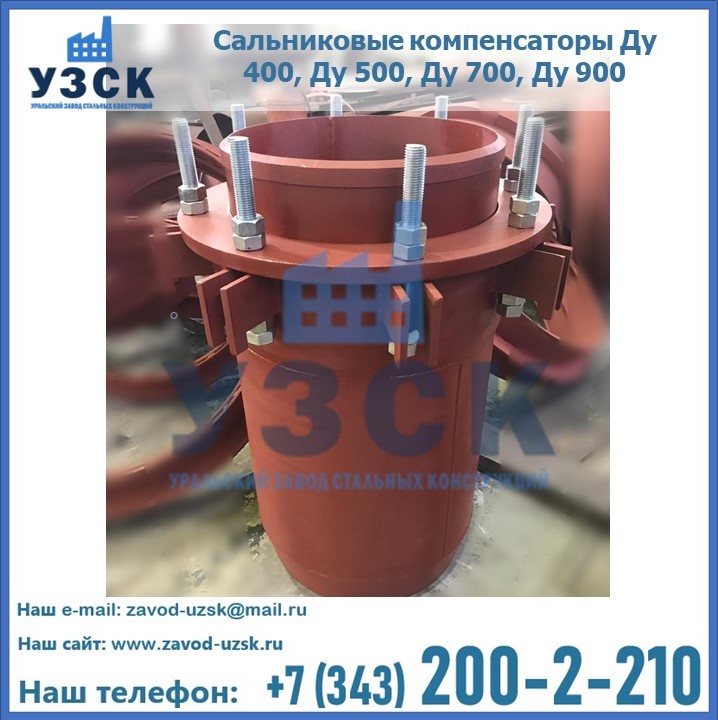

Компенсаторы, оснащенные 2 узлами сальниковых уплотнений (или катушки) нашли применение в трубопроводных системах. Установка данной версии, как правило, осуществляется на прямых участках трубопроводов. У таких приспособлений есть свои оптимальные условия эксплуатации:
- применение в качестве телескопических компенсаторов удлинения для тепловых сетей;
- max t воды не должна превышать 2000С;
- для пара допустима температура 3000С, P;
- оптимальное рабочее давление до 2,5 МПа.
Среди конструкционных особенностей этой серии следует выделить такой элемент устройства, как катушку, которая соединяет концы двух труб через установочные сальниковые гнезда. Размеры двусторонних сальниковых компенсаторов серии 5.903-13 вып.4 удлиняют каждую трубу до 0,5 м, в зависимости от геометрических свойств и параметров.
Производство в Жанаозене осуществляется на основе типового чертежа из альбома 2.903-10 В4. По этим же чертежам изготавливают компенсаторы с самоуплотнением и без уплотнения. Самоуплотняемые устройства применяют в регионах с температурой до -400С. Следует учитывать, что пружинная сталь не выдержит нагрузку в областях с более низкой температурой.
Если вы хотите заказать компенсаторы сальниковые двухсторонние высокого качества и по выгодной цене в Жанаозене, то рекомендуем выбрать данный товар на сайте УЗСК. Мы гарантируем соответствие реализуемых изделий всем требованиям ГОСТ и ТУ, а также износостойкость и высокую производительность предлагаемого оборудования. Наше предприятие имеет собственные производственные площади, конструкторское бюро, лабораторию неразрушающего контроля. Мы сотрудничаем только с надежными поставщиками. Эксперты Уральского Завода Стальных Конструкций ответят на все вопросы, касающиеся выбора компенсатора, и оформят заказ без лишних временных затрат. Цена оборудования зависит от материала изготовления, модели компенсатора и условий, в которых планируется использовать устройство. Заказать и купить компенсаторы серии 5.903-13 вып.4, или другое оборудование, можно на нашем сайте или по указанному в разделе «Контакты» телефону.
Основные типоразмеры и технические характеристики компенсаторов сальниковых двухсторонних серии 5.903-13 вып.4
| Обозначение | Наименование для спецификаций | Условный проход (Ду), мм | Давление кгс/см2 | Монтажная длина, мм | Компенсирующая способность, мм | Масса, кг |
| ТС-580.00.000-00 | 100-25-TC-580-00 | 100 | 25 | 1500 | 240×2 | 42 |
| ТС-580.00.000-01 | 125-25-TC-580-01 | 125 | 25 | 1500 | 240×2 | 53 |
| ТС-580.00.000-02 | 150-25-TC-580-02 | 150 | 25 | 1620 | 240×2 | 95 |
| ТС-580.00.000-03 | 200-25-TC-580-03 | 200 | 25 | 1720 | 190×2 | 175 |
| ТС-580.00.000-04 | 200-25-TC-580-04 | 200 | 25 | 2320 | 340×2 | 212 |
| ТС-580.00.000-05 | 250-25-TC-580-05 | 250 | 25 | 1720 | 190×2 | 230 |
| ТС-580.00.000-06 | 250-25-TC-580-06 | 250 | 25 | 2320 | 340×2 | 279 |
| ТС-580.00.000-07 | 300-25-TC-580-07 | 300 | 25 | 1720 | 190×2 | 302 |
| ТС-580.00.000-08 | 300-25-TC-580-08 | 300 | 25 | 2320 | 340×2 | 367 |
| ТС-580.00.000-09 | 350-25-TC-580-09 | 350 | 25 | 1800 | 190×2 | 368 |
| ТС-580.00.000-10 | 350-25-TC-580-10 | 350 | 25 | 2400 | 340×2 | 445 |
| ТС-580.00.000-11 | 400-25-TC-580-11 | 400 | 25 | 2230 | 200×2 | 516 |
| ТС-580.00.000-12 | 400-25-TC-580-12 | 400 | 25 | 3030 | 400×2 | 608 |
| ТС-580.00.000-13 | 500-25-TC-580-13 | 500 | 25 | 2230 | 250×2 | 723 |
| ТС-580.00.000-14 | 500-25-TC-580-14 | 500 | 25 | 3030 | 450×2 | 850 |
| ТС-580.00.000-15 | 600-25-TC-580-15 | 600 | 25 | 2230 | 250×2 | 913 |
| ТС-580.00.000-16 | 600-25-TC-580-16 | 600 | 25 | 3030 | 450×2 | 1077 |
| ТС-580.00.000-17 | 700-25-TC-580-17 | 700 | 25 | 2230 | 250×2 | 1122 |
| ТС-580.00.000-18 | 700-25-TC-580-18 | 700 | 25 | 3030 | 450×2 | 1324 |
| ТС-580.00.000-19 | 800-25-TC-580-19 | 800 | 25 | 2230 | 250×2 | 1390 |
| ТС-580.00.000-20 | 800-25-TC-580-20 | 800 | 25 | 3030 | 450×2 | 1650 |
| ТС-580.00.000-21 | 500-16-TC-580-21 | 500 | 16 | 2230 | 250×2 | 612 |
| ТС-580.00.000-22 | 500-16-TC-580-22 | 500 | 16 | 3030 | 450×2 | 730 |
| ТС-580.00.000-23 | 600-16-TC-580-23 | 600 | 16 | 2230 | 250×2 | 730 |
| ТС-580.00.000-24 | 600-16-TC-580-24 | 600 | 16 | 3030 | 450×2 | 870 |
| ТС-580.00.000-25 | 700-16-TC-580-25 | 700 | 16 | 2230 | 250×2 | 876 |
| ТС-580.00.000-26 | 700-16-TC-580-26 | 700 | 16 | 3030 | 450×2 | 1034 |
| ТС-580.00.000-27 | 800-16-TC-580-27 | 800 | 16 | 2230 | 250×2 | 1113 |
| ТС-580.00.000-28 | 800-16-TC-580-28 | 800 | 16 | 3030 | 450×2 | 1325 |
Примечание: при давлениях, которые отличаются от указанных в таблице, расчетные силы трения необходимо пересчитывать по рабочему давлению Р(раб) пропорционально отношению Р(раб)/Ру
| Пределы применения, в зависимости от температуры проводимой среды | ||||
| Условное давление Ру МПа (кгс/см2) | Давление рабочее Рраб, МПа (кгс/см2) при температуре среды,°С | Условный проход Ду, мм | ||
| До 200 | До 250 | До 300 | ||
| 1,6 (16) | 1,6 (16) | 1,4 (14) | 1,25 (12,5) | 100 — 800 |
