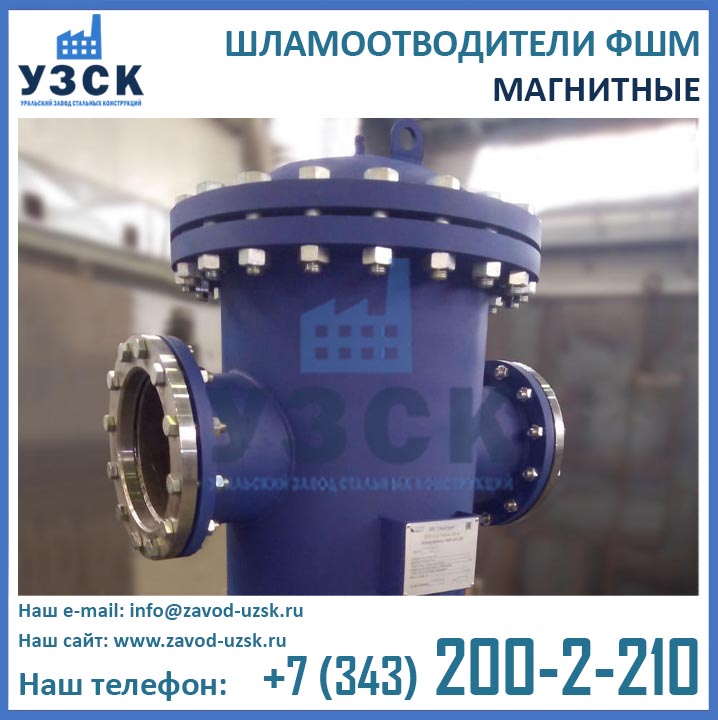

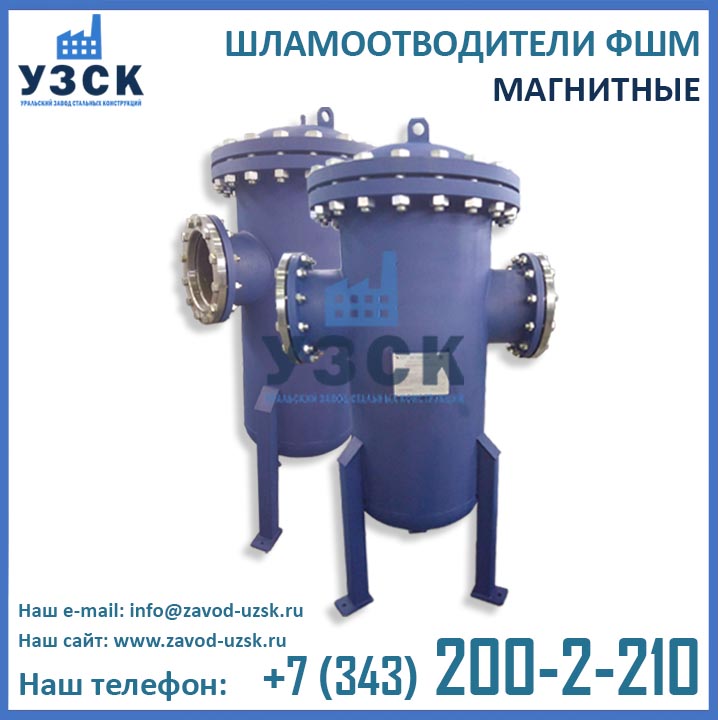

Шламоотводитель ФШМ 800 (шламоуловитель ФШМ-800, шламоотделитель ФШМ-800) представляет собой сетчатый магнитный фильтр, предназначенный для очистки воды и иных неагрессивных жидкостей от ферромагнетиков, шлама, ила, песка, а также прочих посторонних частиц и примесей.
Фильтры ФШМ-800в Жанаозене высоко востребованы на трубопроводах отопления, ГВС и ХВС с рабочим давлением до 16 кгс/см2(1,6 МПа) и температурой воды до +120°С или до +150°С (в зависимости от исполнения шламоотводителя).
Применение шламоотводителей ФШМ-800 позволяет сэкономить на ремонте и обслуживании котлов, насосного и теплообменного оборудования, установленного в системе.
Изготовитель шламоотводителей ФШМ Ду800 мм — Уральский завод стальных конструкций (УЗСК).
Из чего состоит фильтрующий элемент шламоуловителя ФШМ-800
Внутри корпуса фильтра ФШМ Ду 800 мм располагается съемный магнитно-сетчатый фильтрующий элемент, включающий в себя несколько составляющих деталей, которые обеспечивают многоуровневую фильтрацию очищаемой жидкости.
- Первыми на пути загрязненного потока рабочего вещества встают перфорированные перегородки, изготовленные из нержавеющей стали. Они задерживают наиболее крупные частицы.
- Затем очищаемая жидкость проходит через стержневую магнитную систему, состоящую из неодимовых магнитов, которая притягивает к себе обладающие ферромагнитными свойствами фракции.
- Финальным этапом очистки воды становится улавливание самых мелких частиц и примесей, которое осуществляется при помощи сетки тонкой фильтрации (1000 мкм), изготовленной из нержавеющей стали.
Основные эксплуатационные характеристики шламоотводителей ФШМ Ду800 мм
Параметр | ФШМ-700 до 120°С | ФШМ-700 до 150°С |
Высота | 4000 мм | 4000 мм |
Длина | 1800 мм | 1800 мм |
Диаметр условного прохода | 800 мм | 800 мм |
Масса | 3380 кг | 3380 кг |
Производительность | 3617т/ч | 3617т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 3″ | 3″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Как купить шламоуловитель ФШМ-800 в Жанаозене выгодно
Уральский завод стальных конструкций – непосредственный производитель фильтров ФШМ, предлагающий самые низкие цены на шламоотводители ФШМ Ду 800 мм в Жанаозене и других городах России, Армении, Казахстана, Белоруссии и Киргизии.
Завод имеет аттестованную на все виды неразрушающего контроля лабораторией и мощный инженерно-конструкторский отделом. Это позволяет нашему заводу осуществлять изготовление фильтров шламоотводителей ФШМ не только типового исполнения, но и нестандартного, по индивидуальным размерам и чертежам заказчика. Специалисты сварочного производства завода УЗСК прошли аттестацию в Национальном агентстве контроля сварки (НАКС). Вся готовая продукция, в том числе шламоотделители ФМШ 800 мм, испытывается пробным давлением на аттестованном гидростенде завода. Применяемое сварочное оборудование и технология сварки завода также аттестованы НАКС.
Чтобы купить шламоотводитель ФШМ Ду 800 мм без посредников свяжитесь с менеджерами отдела продаж завода УЗСК любым удобным для Вас способом:
- По телефону 8 (800) 20-02-337
- При помощи формы онлайн заказа (расположена внизу этой страницы)
По электронной почте (см. раздел «Контакты»)

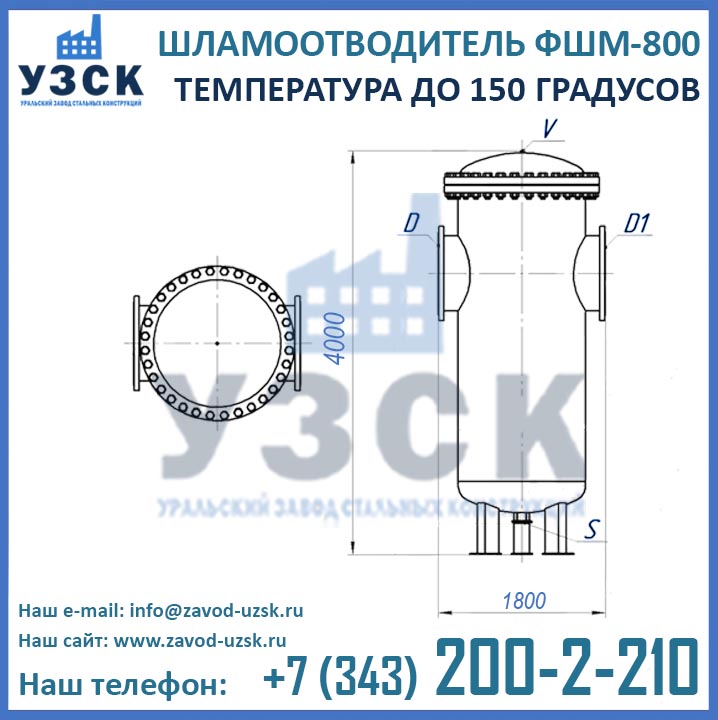

Чертежи фильтров-шламоуловителей ФШМ Ду800 Ру16
