Деаэрационные колонки КДА являются одними из основных рабочих элементов атмосферного деаэратора ДА. В данном устройстве осуществляется процедура деаэрации, а именно, удаление из воды растворенных газов посредством термического или иного воздействия. Кроме термической обработки, деаэрация может проводиться вакуумным, химическим, механическим способами. Такая процедура считается необходимой по целому ряду причин. Дело в том, что кислород (O2), при взаимодействии с металлическими поверхностями оборудования, окисляет их и провоцирует коррозию. Наиболее восприимчивыми к такому воздействию являются трубные части и барабаны паровых котлов, так как именно в них осуществляются основные перемещения воды с высоким содержанием кислорода. Помимо кислорода, «вредоносным» для металла является и углекислый газ (CO2), образующий при соединении с водой угольную кислоту (Н2СО4) которая «съедает» металл, приводит к тому, что стенки оборудования истончаются, из-за этого, впоследствии, котлы и вспомогательное оборудование выходят из строя.
Уральский Завод Стальных Конструкций в Жанаозене предлагает большой выбор деаэрационных колонок КДА и прочих изделий из стали, полностью укомплектованных и готовых к эксплуатации. Наше предприятие располагает собственными производственными площадями и сотрудничает только с надежными поставщиками. У нас вы можете заказать деаэраторы, колонки ДА и КДА высокого качества и по доступной цене.
Конструкционные особенности и основные технические параметры колонок КДА

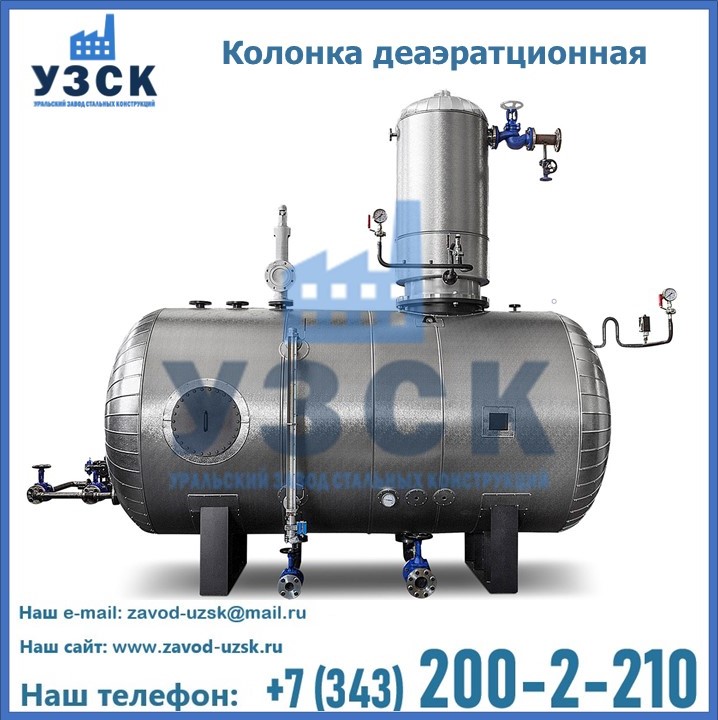

Колонка КДА выполняется в Жанаозене в виде вертикального цилиндрического сосуда с днищами эллиптической формы, оснащенного патрубками, а изнутри оборудованного дырчатыми листами-тарелками. В этом элементе производится термическая деаэрации питательной воды. Деаэрационные колонки КДА отличается от колонок ДА размерами, внутренним строением и присоединительными патрубками.

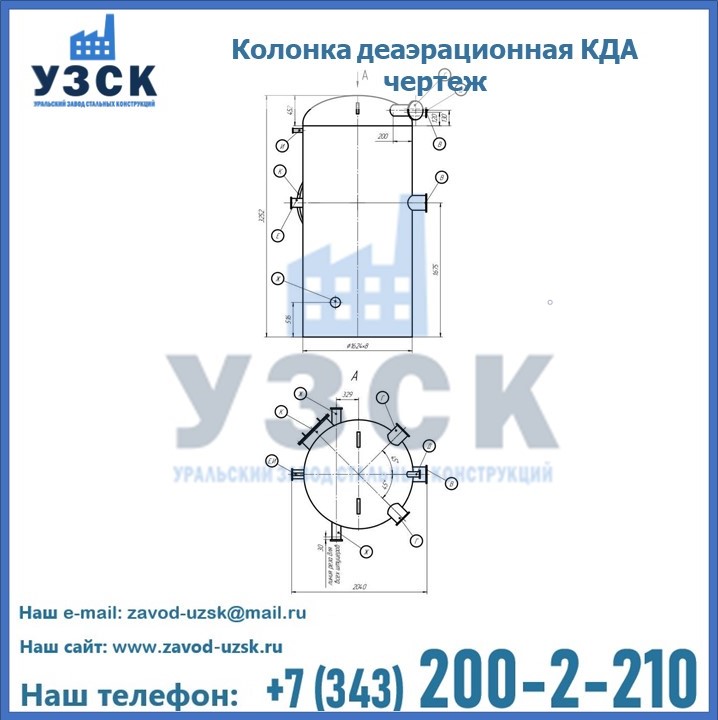

На чертеже изображена колонка деаэрационная КДА (А). Данный рабочий элемент деаэратора оснащается подводом греющего пара (В), подводом химочищенной воды (Г), отводом выпара (Д), подводом байпасируемого пара (Е), дополнительным подводом пара (Ж), штуцером для датчика давления (И), люком (К).
Технические характеристики и присоединительные размеры деаэрационных колонок КДА
| Наименование показателей | КДА-1 | КДА-3 | КДА-5 | КДА-10 | КДА-15 | КДА-25 | КДА-50 | КДА-100 | КДА-200 | КДА-300 |
|---|---|---|---|---|---|---|---|---|---|---|
| Производительность, т/ч | 1 | 3 | 5 | 10 | 15 | 25 | 50 | 100 | 200 | 300 |
| Рабочий диапазон, % | 30÷120 | 30÷120 | 30÷120 | 30÷120 | 30÷120 | 30÷120 | 30÷120 | 30÷120 | 30÷120 | 30÷120 |
| Температура воды, °С | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 |
| Габаритные размеры | ||||||||||
| Диаметр корпуса, мм | 426 | 426 | 530 | 530 | 530 | 816 | 1 016 | 1 216 | 1 624 | 1 800 |
| Высота, мм | 600 | 600 | 1 950 | 1 950 | 1 950 | 2 100 | 2 170 | 2 190 | 3 252 | 3 060 |
| Масса, кг | 55 | 59 | 210 | 210 | 210 | 427 | 647 | 860 | 1 770 | 1 850 |
| Присоединительные размеры | ||||||||||
| Подвод воды, мм | 15 | 15 | 50 | 50 | 50 | 50 | 80 | 100 | 125 | 150 |
| Отвод выпара, мм | 20 | 20 | 50 | 50 | 50 | 50 | 50 | 80 | 80 | 80 |
Принцип работы и функциональные особенности деаэрационной колонки КДА

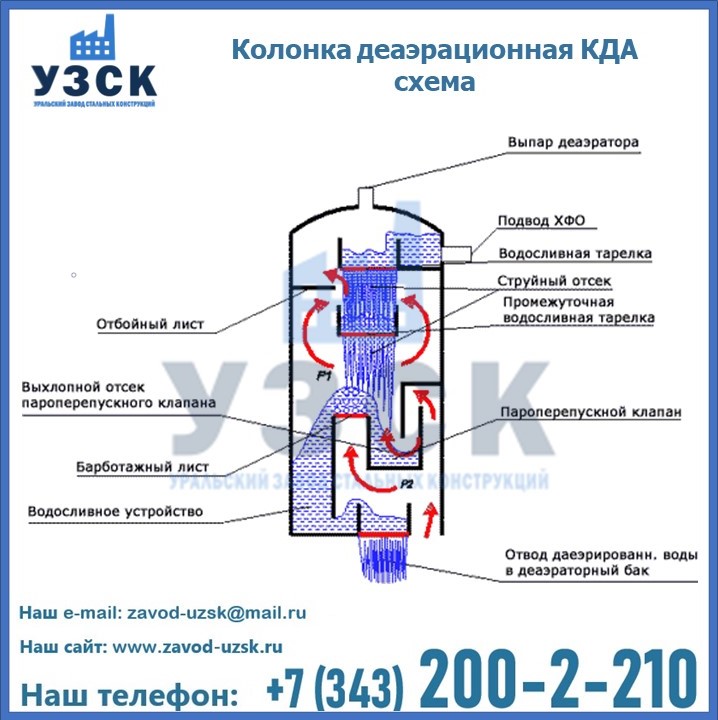

В верхнюю распределительную дырчатую тарелку деаэрационной колонки подается предварительно подогретая, предназначенная для деаэрации, вода. Подводится она через патрубок подвода ХВО и сквозь отверстия тарелки струями стекает на промежуточную сливную тарелку. Данный этап обработки воды необходим для увеличения времени нахождения водяных струй в паровом пространстве струйного отсека, в котором вода успевает нагреться до нужной температуры. В это же время в колонку КДА поступает пар и начинается термическая обработка вода и растворенных в ней газов, в результате которой они расширяются и отделаются друг от друга. Горячий газ циркулирует вверх по колонке КДА и передается для охлаждения в охладитель выпара. Обработанная вода перемещается в нижнюю часть колонки, оборудованную гидрозатвором. Данное приспособление, при нормальном режиме работы, не позволяет пару проходить через него, за счет того, что залито водой. Благодаря этому обеспечивается прогрев воды в барботажном листе до нужной температуры. Вторая функция гидрозатвора нужна при повышенном давлении. Пар продавливает воду, под воздействием высокого давления, и небольшая его часть (излишек) попадает в колонку КДА, минуя нижнюю барботажную тарелку. За счет этого давление пара снижается и работа деаэратора нормализуется. После процедуры деаэрации, вода поступает в накопительный деаэраторный бак ДА. Если бак ДА оборудован третей ступенью очистки, затопленным барботажным устройством, то углекислый газ, даже при отстаивании, будет отделяться и выводиться выделяться из воды. Оснащение бака барботажным устройством в некоторых случаях является обязательным, например, если анализ исходжной воды показал высокое содержание растворенной углекислоты.
Комплектация, транспортировка и установка деаэрационных колонок КДА
Стандартное исполнение колонок КДА предусматривает соединение под приварку. Колонку монтируют непосредственно на площадке, после того, как будет установлен бак ДА. На баке должно быть отверстие для колонки, его вырезают заблаговременно. Размеры и место размещения устанавливаются в зависимости от параметров колонки, согласно тех. паспорту деаэраторного бака. Колонка вводится в отверстие бака строго вертикально, патрубки при этом должны располагаться на емкости в соответствии с установочными чертежами проектной организации. Нижняя часть колонки опускается в бак на 50-70 мм ниже краев выреза и приваривается в таком положении к баку. При замене старой колонки на новую следует выбирать устройство с таким же диаметром и патрубками, как были в предыдущем, так как в процессе монтажа, при несовпадении этих параметров, могут возникнуть сложности при монтаже колонки.
Изготовление и реализация колонок КДА и прочего оборудования
Завод «УЗСК» в Жанаозене предлагает большой выбор качественных и надежных колонок КДА, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность. Уральский Завод Стальных Конструкций предлагает оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. Если требуется изготовить нестандартное изделие, то такой вариант выполнения заказа тоже предусмотрен, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все оборудование имеются чертежи и прочая техническая документация. Заказать и купить колонки КДА высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
