Воздухозаборные трубы широко используются в вентиляционных системах для обеспечения притока свежего воздуха и вытяжки из помещения. Применение данного оборудования востребовано во многих сферах деятельности. Расположение воздухозаборных труб осуществляется снаружи помещения в местах отсутствия токсичных газов и паров. Направление движения воздуха указывается стрелками на трубе.

Помимо систем приточной вентиляции, трубы воздухозаборные широко применяются в теплообменных системах, системах пожаротушения и т.д.

Основные эксплуатационные характеристики

Температурный режим:

1 режим – до -40 ^оС,
2 режим – ниже -40 ^оС до -65^оС.

Материальное исполнение:

листовая сталь 17ГС по ГОСТ 19281-89 – для 1 температурного режима (не ниже -40 ^оС),
листовая сталь 09Г2С-8 по ГОСТ 19281-89 – для 2 температурного режима (ниже -40^оС, но не ниже -65^оС).

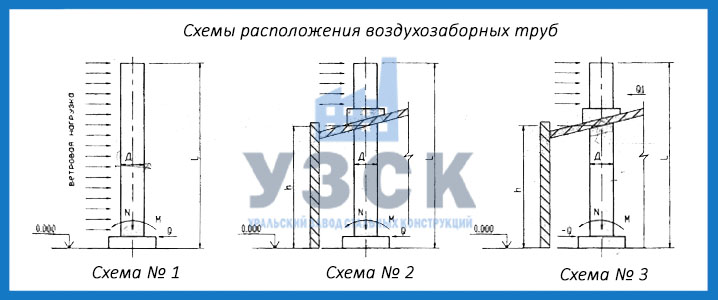

Схемы расположения воздухозаборных труб:

схема №1 – расположение труб воздухозаборных вне промышленных зданий,
схема №2 –расположение труб внутри промышленных зданий без опирания на покрытие,
схема №3 – расположение труб внутри промышленных зданий с опиранием на покрытие (покрытие воспринимает только горизонтальные усилия).

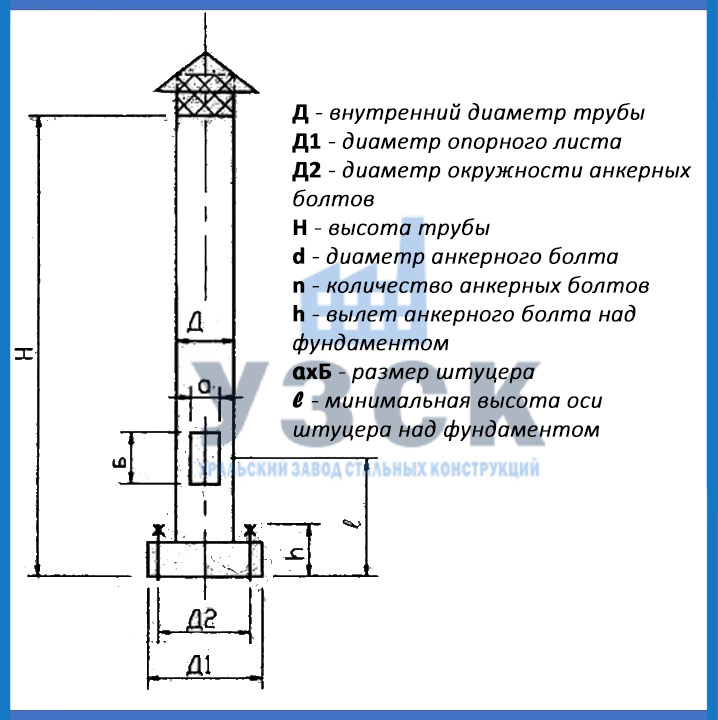

Трубы воздухозаборные. Таблица технических характеристик

Д, мм	Н, м	Вариант нагрузки	ахБ, мм	Д1, мм	Д2, мм	Масса трубы схема №1	Масса трубы схема №2	Масса трубы схема №3
400	15	I	250х500	750	600	955	955	955
	15	II	250х500	750	600	955	955	955
	20	I	250х500	750	600	1588	1588	1588
	20	II	250х500	750	600	1588	1588	1588
	25	I	250х500	750	600	2544	2544	2044
	25	II	250х500	750	600	2544	2544	2044
	30	I	250х500	750	600	4536	4536	2572
	30	II	250х500	750	600	4536	4536	2572
500	15	I	250х800	850	700	1170	1170	1170
	15	II	250х800	850	700	1170	1170	1170
	20	I	250х800	850	700	1833	1833	1833
	20	II	250х800	850	700	1833	1833	1833
	25	I	250х800	850	700	2809	2129	1821
	25	II	250х800	850	700	2809	2129	1821
	30	I	250х800	850	700	3612	3612	2626
	30	II	250х800	850	700	II	II	II
600	15	I	400х800	950	800	1084	1084	1084
	15	II	400х800	950	800	1084	1084	1084
	20	I	400х800	950	800	1615	1615	1615
	20	II	400х800	950	800	1910	1615	1615
	25	I	400х800	950	800	2461	2461	2091
	25	II	400х800	950	800	2980	2461	2091
	30	I	400х800	950	800	3629	3629	2963
	30	II	400х800	950	800	4073	3629	2963
700	15	I	400х1000	1050	900	1254	1254	1254
	15	II	400х1000	1050	900	1254	1254	1254
	20	I	400х1000	1050	900	1858	1858	1858
	20	II	400х1000	1050	900	2198	1858	1858
	25	I	400х1000	1050	900	2842	2842	2411
	25	II	400х1000	1050	900	3447	2842	2842
	30	I	400х1000	1050	900	4389	4389	3352
	30	II	400х1000	1050	900	4562	4389	4216
900	15	I	600х1200	1300	1100	1991	1991	1991
	15	II	600х1200	1300	1100	1991	1991	1991
	20	I	600х1200	1300	1100	2889	2889	2443
	20	II	600х1200	1300	1100	2889	2889	2889
	25	I	600х1200	1300	1100	3679	3679	3679
	25	II	600х1200	1300	1100	4567	3679	3679
	30	I	600х1200	1300	1100	5630	5630	4207
	30	II	600х1200	1300	1100	5853	5630	5408
1100	15	I	800х1200	1500	1300	2385	2385	2385
	15	II	800х1200	1500	1300	2385	2385	2385
	20	I	800х1200	1500	1300	3053	3053	3053
	20	II	800х1200	1500	1300	3595	3053	3053
	25	I	800х1200	1500	1300	4584	4584	3905
	25	II	800х1200	1500	1300	5943	4584	4584
	30	I	800х1200	1500	1300	6004	6001	5187
	30	II	800х1200	1500	1300	7528	6001	6001
1300	15	I	1000х1600	1700	1500	2803	2803	2803
	15	II	1000х1600	1700	1500	2803	2803	2803
	20	I	1000х1600	1700	1500	4209	4209	3368
	20	II	1000х1600	1700	1500	4209	4209	4209
	25	I	1000х1600	1700	1500	6017	6017	4896
	25	II	1000х1600	1700	1500	6819	6819	5697
	30	I	1000х1600	1700	1500	8169	8169	6243
	30	II	1000х1600	1700	1500	9131	8169	7688
1600	15	I	1200х2000	2000	1800	3452	3452	3058
	15	II	1200х2000	2000	1800	4046	4046	3452
	20	I	1200х2000	2000	1800	5207	5207	4417
	20	II	1200х2000	2000	1800	5207	5207	5207
	25	I	1200х2000	2000	1800	7413	7413	6032
	25	II	1200х2000	2000	1800	8400	8400	7019
	30	I	1200х2000	2000	1800	10048	10048	8272
	30	II	1200х2000	2000	1800	11232	11232	9456

Варианты нагрузок

показатель	I вариант нагрузок	II вариант нагрузок
давление	атмосферное	атмосферное
средняя температура наиболее холодной пятидневки	1 режим – до -40 ^оС, 2 режим – ниже -40 ^оС до -65^оС.	1 режим – до -40 ^оС, 2 режим – ниже -40 ^оС до -65^оС.
сейсмичность	до 6 баллов	до 9 баллов
нормативный скоростной напор ветра	38 кг/м²	38 кг/м²

Расшифровка обозначения

Воздухозаборные трубы маркируют по следующей схеме

Вз. Труба A-B-C-D-E-F, где

А – внутренний диаметр трубы (от Ду 400 до Ду 1600 мм)

В – высота воздухозаборной трубы (от 15 до 30 м)

С – вариант нагрузок (I или II)

D – схема расположения (1, 2 или 3)

E – температурный режим (I или II)

F – указывается только для схем расположения 2 или 3, обозначает высоту от пола до узла прохода трубы через покрытие (3,6; 4,8; 6,0; 7,2; 8,4; 9,6 или 10,8 м)

Например, обозначение Вз. Труба 1100-20-I-3-I-7,2 означает следующее: воздухозаборная труба внутренним диаметром 1100 мм, высотой 20 м, для I варианта нагрузок с сейсмичностью до 6 баллов, расположена по схеме №3 внутри промышленного здания с опиранием на покрытие, для I температурного режима, прохождение через покрытие на высоте 7,2 м.

Производитель воздухозаборных труб

Уральский завод стальных конструкций осуществляет производство воздухозаборных труб для систем приточной вентиляции по альбомам Т-ОВ-03-01 и Т-ОВ-03-08. Вохможно изготовление труб воздухозаборных по чертежу заказчика.

Уральский завод стальных конструкций располагает новейшим оборудованием, включая сварочные аппараты, аттестованные НАКС; своим аттестованным гидростендом для испытаний готовой продукции пробным давлением; а также лабораторией НК, позволяющей производить строгий контроль качества поступаемого на завод сырья и комплектующих. Специалисты сварочного производства и технология сварки нашего завода прошли аттестацию НАКС. В многочисленном штате сотрудников завода есть мощный инженерно-конструкторский отдел, занимающийся разработкой наиболее удачных технических решений при изготовлении воздухозаборных труб и модернизацией выпускаемой продукции.
